矿用本安型红外热成像仪

YRH500系列


设备主要基于红外热辐射原理进行开发,是一款针对煤矿井下弱光、无光、粉尘以及大灯炫光等恶劣环境而开发设计的视觉增强产品。可配套使用在煤矿井下辅助运输车辆、掘进机、采煤机上、刮板输送机、大型转动电力设备上进行成像观测。设备具备测温精确、成像清晰、小型化、低功耗、重量轻、易集成等特点,并已取得煤安认证。


产品型号

    YRH500-T23S(A04-4-V1) YRH500-T23S(A07-4-V1)

产品特点

PRODUCT CHARACTERISTICS


应用场景

APPLICATION SCENARIO

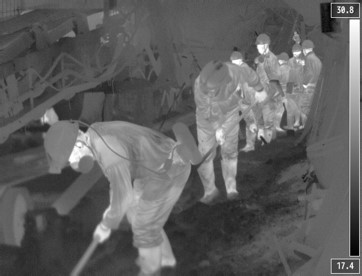

煤矿开采配套应用

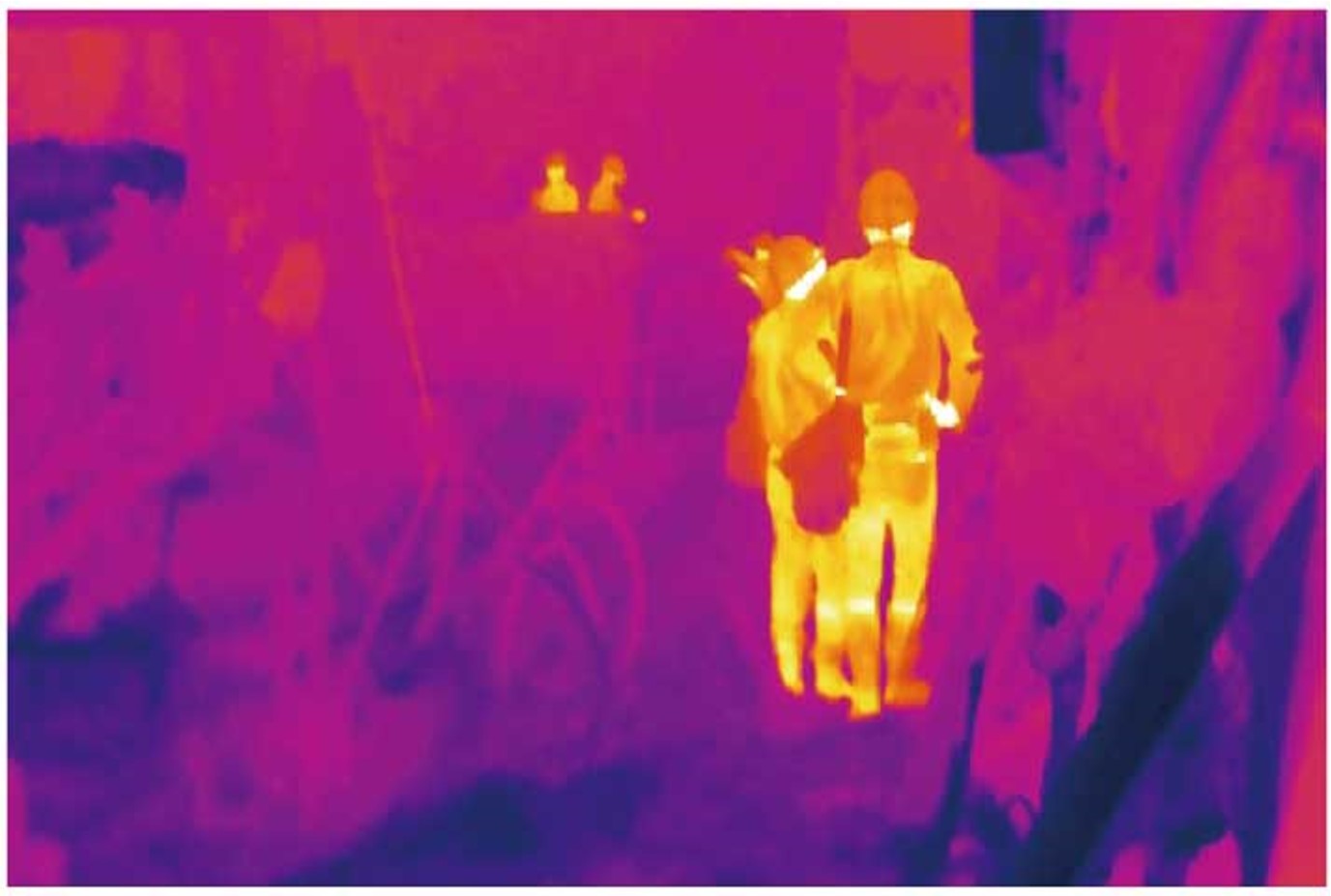

人员近防

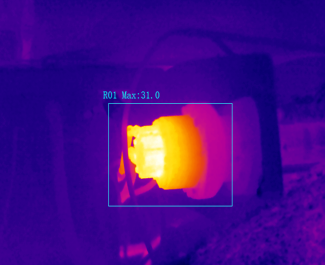

设备测温

产品参数

PRODUCT PARAMETER

热成像参数

传感器类型

多晶硅非制冷型探测器

分辨率

384 × 288

响应波段

8~14μm

镜头焦距

4.6mm / 7mm

NETD(噪声等效温差)≦50mK@25℃
测温精度 ±2℃或读数的±2% (取绝对值大者)
测温范围-20~150℃、0~+500℃
调色板支持铁红,反铁红,融合,融合1,灰红,反灰红,深蓝,反深蓝,雨红,反雨红,深褐,反深褐 ,白热,黑热14种调色板


系统集成

以太网类型

10M/100Mbps

接入标准

ONVIF,GB/T28181

云台控制协议

Pelco-D 协议

网络协议

IPv4, HTTP, FTP, RTSP, TCP, UDP

NETD(噪声等效温差)

≦50mK@25℃

集成接口

支持软件集成的开放式 API,支持 SDK(Win/Linux/Android/centos/arm linux )和第三方管理平台接入

外部接口

客户端

IttIRAnalysisNet/SSIR/SADPTool(仅网络发现)

浏览器

Chrome 99.0.4844.51,Firefox 113.0.1,Edge 113.0.1774.42

网口

                                 1路RJ45接口,10/100M自适应以太网口(型号:SV-T23S-MK(A04/07-4))

  1路10/100M自适应以太网口,线缆标签:1-白橙-TX+、2-橙---TX-、3-白绿-RX+、6-绿 ---RX-                                                                                           (型号:SV-T23S-MK(A04/07-4-V1))


电源接口

                                                                  DC12V,接线端子(型号:SV-T23S-MK(A04/07-4))

DC12V,线缆标签:7-白棕-DC12V+、8-棕---DC12V+、4-蓝---DC12V-、5-白蓝-DC12V-(型号:SV-T23S-MK(A04/07-4-V1))

DC12V,对应线缆标签:1-红色-DC12V+、2-黑色-DC12V-(型号:SV-T23S-MK(A04/07-4-V2))


视频接口

                                                 支持1路CVBS输出,接线端子(型号:SV-T23S-MK(A04/07-4))

                                                                                                                           一路CVBS输出。

                     对应线缆标签:3-绿色-CVBS、4-视频 GND(型号:SV-T23S-MK(A04/07-4-V2))

电源

电源输入

DC12V±20%

功耗

典型功耗:3W


物理特性

客户端

125mm x 87mm x 93mm(含支架)

重量

1.2kg(含支架和尾线)

外壳材质

                                                                                                                                   304不锈钢


防护等级

                                                                                                                                            IP67



环境适应性

客户端

-20~+50℃

工作湿度

≤95% RH,非凝露

存储温度

                                                                                                                                 -45~+75℃
