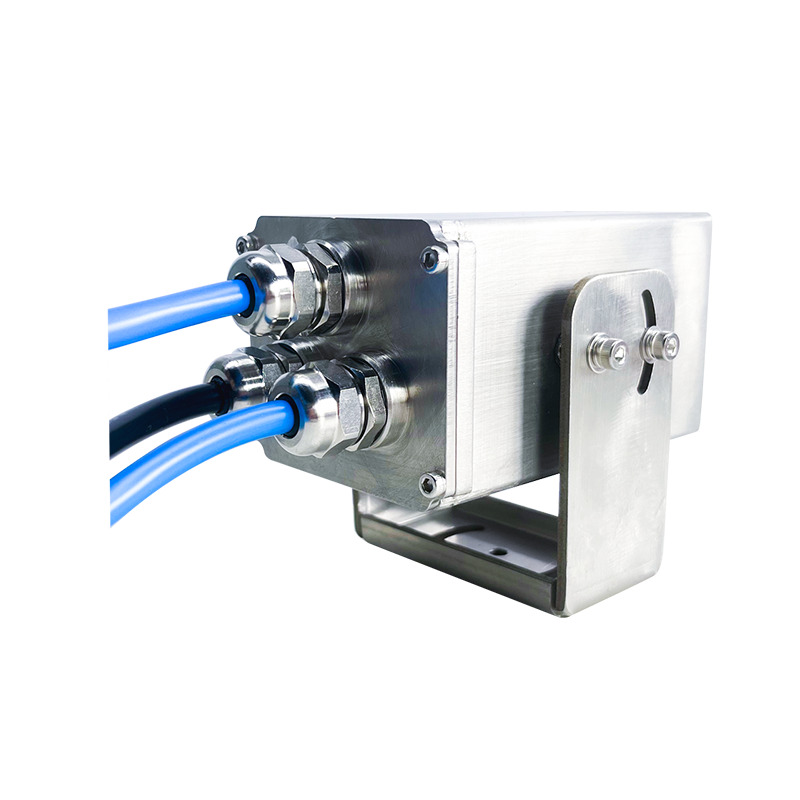

矿用本安型红外热成像仪
T23S系列
设备主要基于红外热辐射原理进行开发，是一款针对煤矿井下弱光、无光、粉尘以及大灯炫光等恶劣环境而开发设计的视觉增强产品。可配套使用在煤矿井下辅助运输车辆、掘进机、采煤机上、刮板输送机、大型转动电力设备上进行成像观测。设备具备测温精确、成像清晰、小型化、低功耗、重量轻、易集成、符合本安等特点。
产品型号
-
SV-T23S-MK（A04-4） SV-T23S-MK（A07-4）
SV-T23S-MK（A04-4-V1） SV-T23S-MK（A07-4-V1）
SV-T23S-MK（A04-4-V2） SV-T23S-MK（A07-4-V2）
YRH500-T23S（A04-4） YRH500-T23S（A07-4）

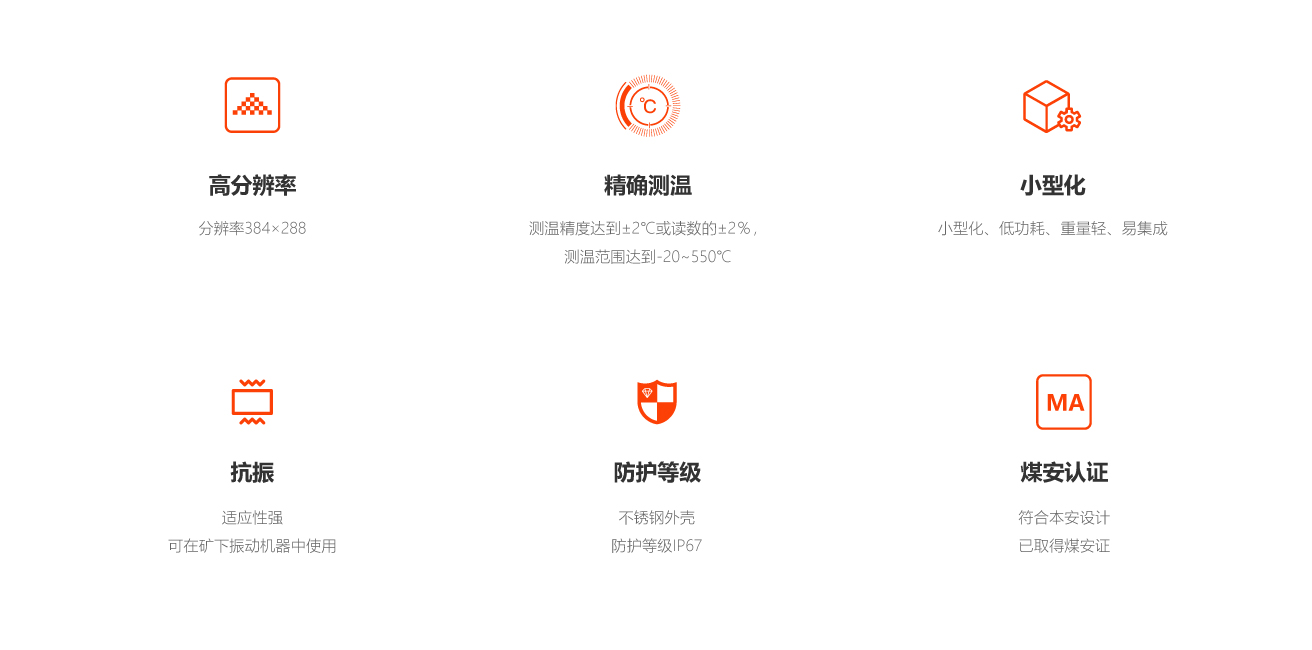

PRODUCT CHARACTERISTICS
APPLICATION SCENARIO

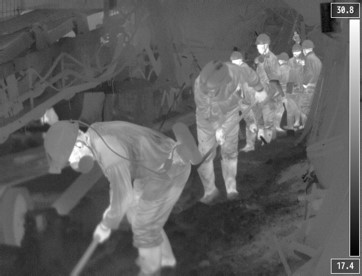

煤矿开采配套应用

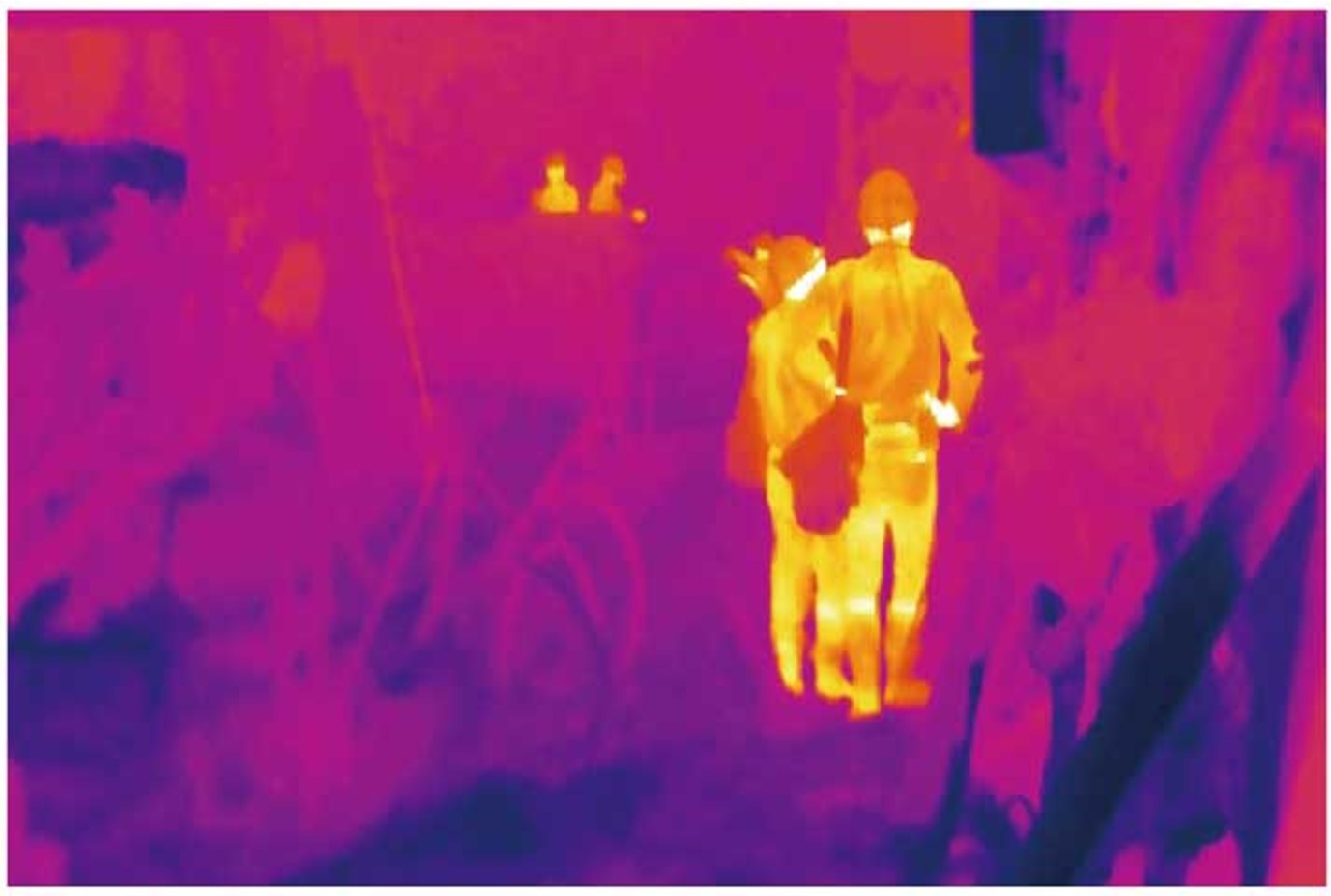

人员近防

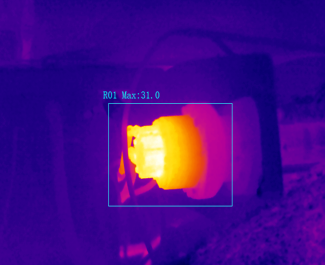

设备测温
PRODUCT PARAMETER
传感器类型 | 多晶硅非制冷型探测器 |
分辨率 | 384 × 288 |
响应波段 | 8~14μm |
镜头焦距 | 4.6mm / 7mm |
| NETD（噪声等效温差） | ≦50mK@25℃ |
| 测温精度 | ±2℃或读数的±2％ (取绝对值大者) |
| 测温范围 | -20~150℃、0~+500℃ |
| 调色板 | 支持铁红，反铁红，融合，融合1，灰红，反灰红，深蓝，反深蓝，雨红，反雨红，深褐，反深褐 ，白热，黑热14种调色板 |
以太网类型 | 10M/100Mbps |
接入标准 | ONVIF，GB/T28181 |
云台控制协议 | Pelco-D 协议 |
网络协议 | IPv4, HTTP, FTP, RTSP, TCP, UDP |
NETD（噪声等效温差） | ≦50mK@25℃ |
集成接口 | 支持软件集成的开放式 API，支持 SDK（Win/Linux/Android/centos/arm linux ）和第三方管理平台接入 |
客户端 | IttIRAnalysisNet/SSIR/SADPTool（仅网络发现） |
浏览器 | Chrome 99.0.4844.51，Firefox 113.0.1，Edge 113.0.1774.42 |
网口 | 1路RJ45接口，10/100M自适应以太网口（型号：SV-T23S-MK(A04/07-4)） 1路10/100M自适应以太网口，线缆标签：1-白橙-TX+、2-橙---TX-、3-白绿-RX+、6-绿 ---RX- （型号：SV-T23S-MK(A04/07-4-V1)） |
电源接口 | DC12V，接线端子（型号：SV-T23S-MK(A04/07-4)） DC12V，线缆标签：7-白棕-DC12V+、8-棕---DC12V+、4-蓝---DC12V-、5-白蓝-DC12V-（型号：SV-T23S-MK(A04/07-4-V1)） DC12V，对应线缆标签：1-红色-DC12V+、2-黑色-DC12V-（型号：SV-T23S-MK(A04/07-4-V2)） |
| 视频接口 | 支持1路CVBS输出，接线端子（型号：SV-T23S-MK(A04/07-4)） 一路CVBS输出。 对应线缆标签：3-绿色-CVBS、4-视频 GND（型号：SV-T23S-MK(A04/07-4-V2)） |
电源输入 | DC12V±20% |
功耗 | 典型功耗：3W，最大功耗：4W，@DC12V |
客户端 | 125mm x 87mm x 93mm(含支架) |
重量 | 1.2kg(含支架和尾线) |
外壳材质 | 304不锈钢 |
防护等级 | IP67 |
客户端 | -20～+50℃ |
工作湿度 | ≤95% RH，非凝露 |
存储温度 | -45～+75℃ |
