可见光 + 红外融合：履带巡检机器人双光云台工作原理详解

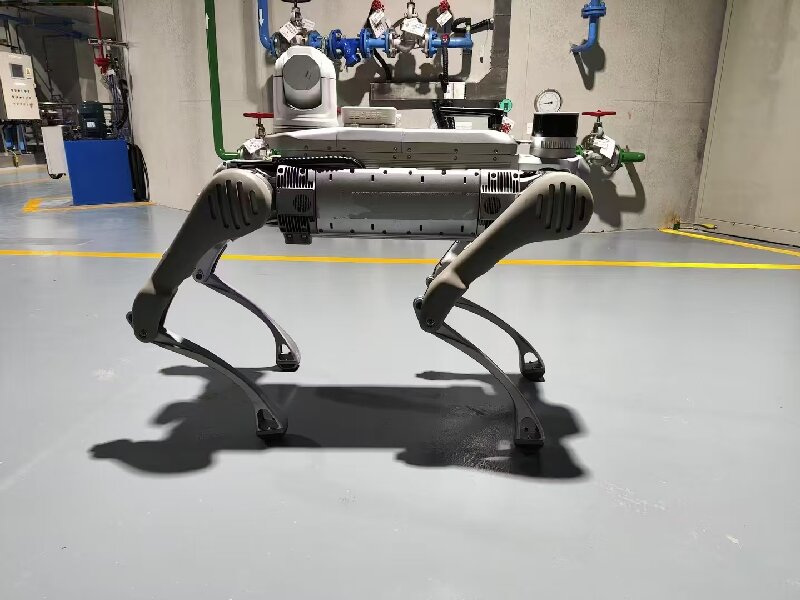

在变电站、管廊、矿区等复杂场景中，履带巡检机器人正逐步替代人工。它能"看清"设备外观，也能"看穿"温度异常，靠的正是头顶那台可见光 + 红外双光云台。

一、两种"眼睛"的物理基础

双光云台集成了两套独立成像系统。可见光相机工作在 0.4～0.7μm 波段，依赖环境光反射成像，输出纹理、颜色、文字标识等细节，分辨率通常达 1080P 以上，但夜间、浓烟、逆光下严重退化。红外热成像仪多工作在 8～14μm 长波红外波段，接收物体自身热辐射，不需要任何照明，输出反映表面温度分布的热图，能发现接头过热、绝缘老化、管道堵塞等隐患，但缺乏纹理细节、空间分辨率偏低。

二者互补：一个管"看清是什么"，一个管"发现哪里热"。

二、光轴设计与光学结构

工程上主要有两种构型。平行双光轴方案两镜头并排安装，结构简单、成本低，但存在视差，近距离时两幅图像错位明显，需靠算法校正；共孔径（同轴）方案通过分束镜或共窗口让两路光共用一条光轴，从根源消除视差，配准精度高，但光学加工难度大、成本高。

红外镜头不能用普通玻璃——玻璃对该波段几乎不透过，必须采用锗（Ge）单晶或硫系玻璃镜片，并镀增透膜。云台外壳常开锗玻璃窗口，同时满足密封与透光要求。

三、云台伺服与稳像

云台一般为两轴（方位 + 俯仰）或三轴结构，由无刷电机 + 减速器驱动，配合编码器实现闭环控制，预置位精度可达 0.1°。履带底盘行进中的颠簸会引发抖动，因此云台多集成 MEMS 陀螺仪，通过电子稳像（EIS）或机械增稳抑制振动，必要时叠加数字变倍，确保远距离表计读数清晰。

四、图像配准与融合算法

这是双光系统的核心。流程为：

预处理：非均匀性校正（NUC）、坏点补偿、自动增益与直方图均衡；

配准：提取两路图像的特征点（SIFT、ORB 等）或利用出厂标定的映射表，结合焦距、距离做仿射/透视变换，把热图对齐到可见光坐标系；

融合：常见有像素级（加权平均、拉普拉斯金字塔、小波变换）、特征级与决策级融合。主流产品采用细节增强型融合——以可见光的纹理为基底，把红外的显著热区以轮廓、色阶方式叠加，既保留可辨识细节，又不漏掉热点。

五、融合模式与测温

实际巡检中可切换多种模式：全红外、全可见光、画中画（红外小窗嵌入可见光大画面）、双光融合、以及"高温高亮凸显"。测温模块读取红外探测器原始数据，经黑体标定、发射率修正、距离与环境温度补偿后，输出点、线、区域的温度值，超阈值即触发报警。

六、工程防护与协同

云台外壳通常达 IP66/IP67，内置加热玻璃与温控，适应 -20℃～55℃ 及高湿、粉尘环境。AI 算法在融合图上做目标检测，识别仪表读数、开关位置、异物悬挂、人员入侵等，再与温度数据联合判定缺陷等级。

结语

可见光与红外并非简单叠加，而是"光机结构—伺服稳定—配准融合—智能识别"的完整链条。正是这套机制，让履带巡检机器人在黑暗、烟雾、雾霾中依然"看得见、测得准、判得明"。
